Full Specifications

Sizes & Dimensions by Product Family คลิกรหัสในแถบด้านบนเพื่อข้ามไปยังกลุ่มสินค้าที่ต้องการ — ระบุวัสดุ ประเภทหัว และขนาดเมื่อขอใบเสนอราคา

ข้อมูลแรงบิดขันแน่น แรงดึงขาด และพื้นที่ใช้งานของวัสดุ PPS ดูได้ที่หน้า Engineering Plastic Fasteners → PPS ตารางด้านล่างนี้แสดงขนาดที่มีจำหน่ายจริงและ MOQ ต่อกลุ่มสินค้า ค่าในตารางใช้เพื่ออ้างอิง มิใช่ค่าที่รับประกัน

PPS/J0Hexagon Head Bolt

สลักเกลียวหัวหกเหลี่ยม

11 sizes

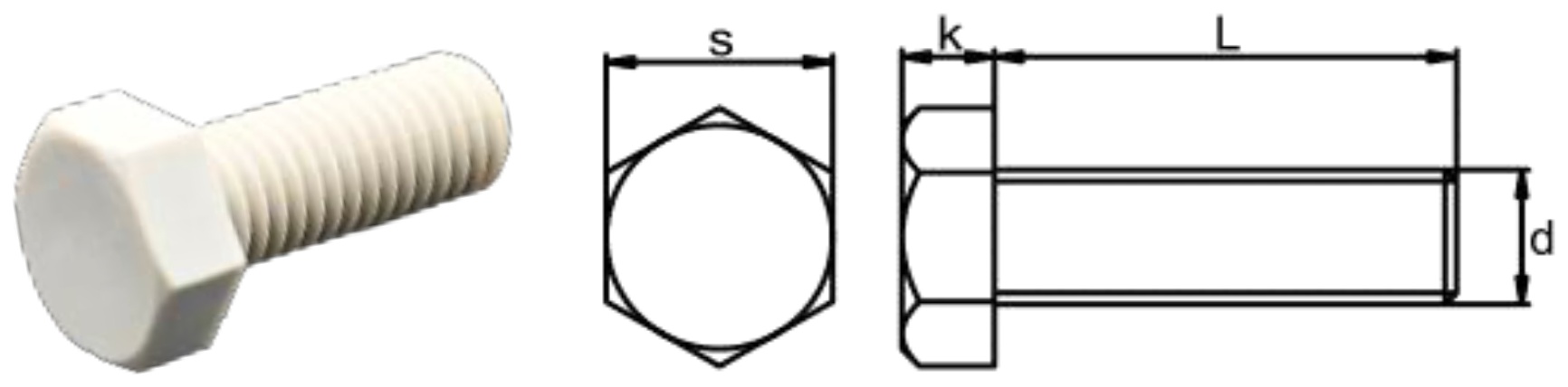

PPS/J0 Hexagon Head Bolt — product photo and dimensional drawing

S = width across flats (mm) · K = head height (mm)

M3 M4 M5 M6 M8 M10 M12 M14 M16 M18 M20

M	S	K	Length Range	MOQ
M3	5.35	2	6–25 mm	100
M4	6.82	2.8	6–40 mm	100
M5	7.82	3.5	6–40 mm	100
M6	9.82	4	6–70 mm	100
M8	12.79	5.3	10–100 mm	100
M10	15.79	6.4	20–150 mm	100
M12	17.79	7.5	10–150 mm	100
M14	20.58	8.8	20–150 mm	25
M16	23.58	10	20–150 mm	25
M18	26.58	11.5	20–150 mm	25
M20	29.58	12.5	30–200 mm	25

PPS/S0Hexagon Socket Head Screw

สกรูหัวหกเหลี่ยมจม

7 sizes

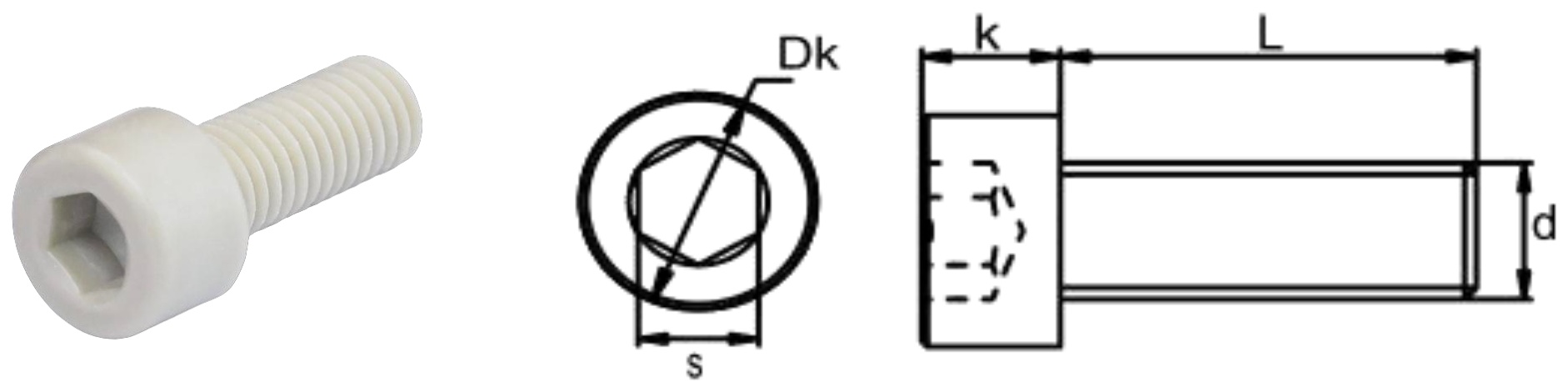

PPS/S0 Hexagon Socket Head Screw — product photo and dimensional drawing

DK = head diameter (mm) · K = head height (mm) · S = hex key size (mm)

M3 M4 M5 M6 M8 M10 M12

M	DK	K	S	Length Range	MOQ
M3	5.5	2.93	2.55	4–25 mm	100
M4	7	3.91	3.05	6–40 mm	100
M5	8.5	4.91	4.06	6–35 mm	100
M6	10	5.85	5.08	8–65 mm	100
M8	13	7.82	6.08	10–100 mm	100
M10	16	9.82	8.1	20–75 mm	100
M12	17.87	11.79	10.1	25–100 mm	100

PPS/N0Slotted Pan Head Screw

สกรูหัวแบนร่องเดี่ยว

7 sizes

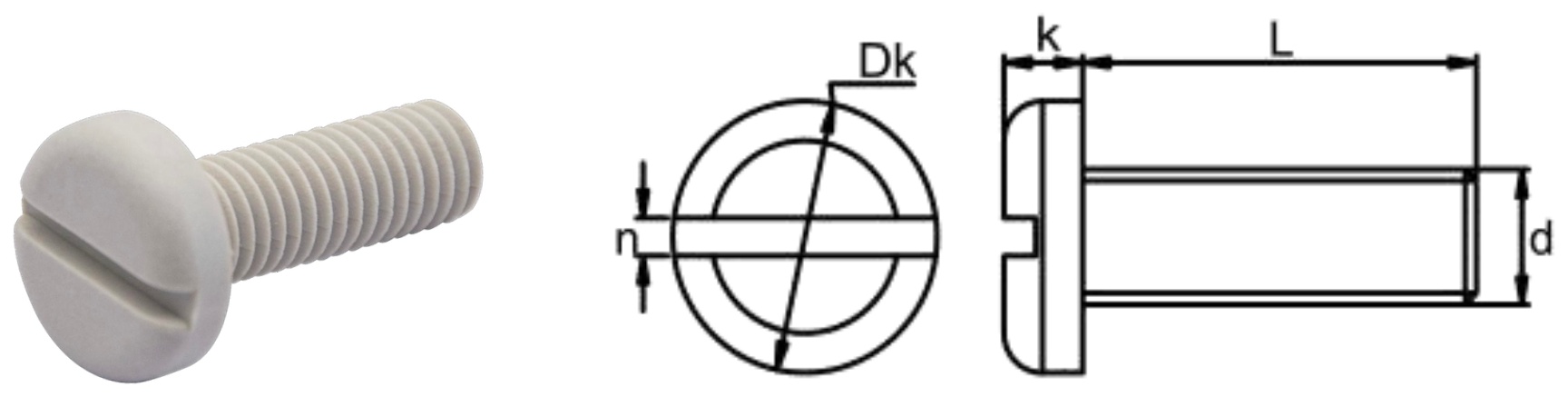

PPS/N0 Slotted Pan Head Screw — product photo and dimensional drawing

DK = head diameter (mm) · K = head height (mm) · n = slot width (mm)

M2 M3 M4 M5 M6 M8 M10

M	DK	K	n	Length Range	MOQ
M2	3.85	1.23	0.63	6–16 mm	100
M3	5.45	1.73	0.93	4–25 mm	100
M4	7.82	2.33	1.39	6–40 mm	100
M5	9.32	2.94	1.39	6–35 mm	100
M6	11.79	3.45	1.79	6–60 mm	100
M8	15.79	4.65	2.19	16–100 mm	100
M10	19.74	5.85	2.69	100 mm	100

PPS/H0Slotted Countersunk Head Screw

สกรูหัวเรียวร่องเดี่ยว

7 sizes

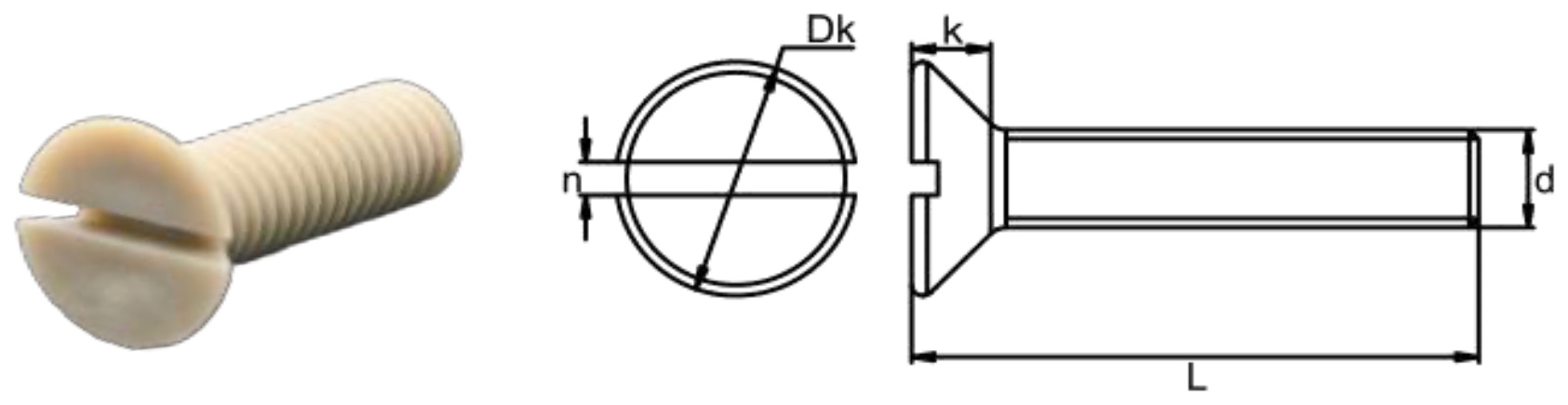

PPS/H0 Slotted Countersunk Head Screw — product photo and dimensional drawing

DK = head diameter (mm) · K = head height (mm) · n = slot width (mm)

M2 M3 M4 M5 M6 M8 M10

M	DK	K	n	Length Range	MOQ
M2	3.65	1.2	0.63	5–20 mm	100
M3	5.35	1.65	0.93	4–25 mm	100
M4	8.22	2.7	1.39	8–30 mm	100
M5	9.12	2.7	1.39	6–30 mm	100
M6	11.07	3.3	1.79	8–30 mm	100
M8	15.59	4.65	2.19	16–40 mm	100
M10	18.04	5	2.69	20–35 mm	100

PPS/D0Slotted Cheese Head Screw

สกรูหัวทรงกระบอกร่องเดี่ยว

8 sizes

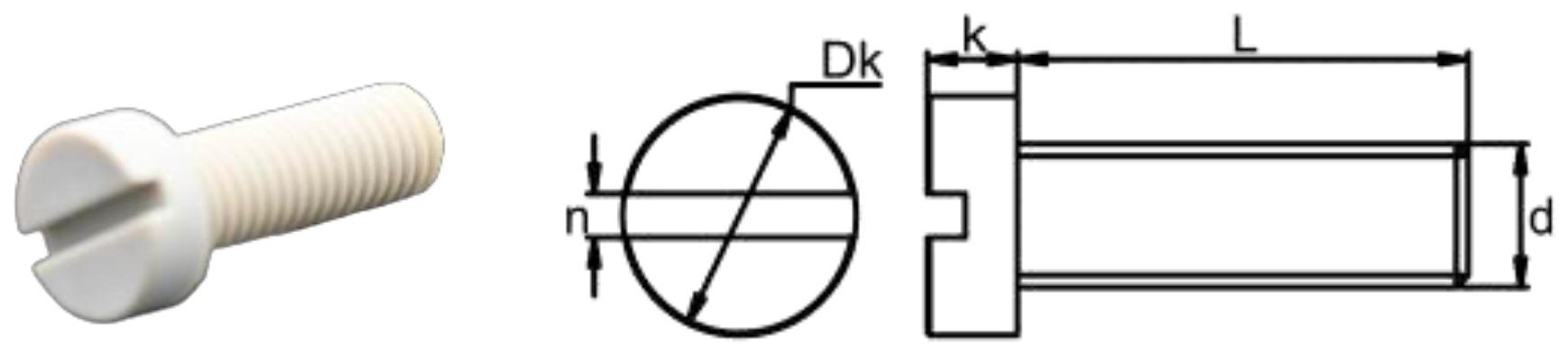

PPS/D0 Slotted Cheese Head Screw — product photo and dimensional drawing

DK = head diameter (mm) · K = head height (mm) · n = slot width (mm)

M2 M3 M4 M5 M6 M8 M10 M12

M	DK	K	n	Length Range	MOQ
M2	3.71	1.33	0.63	4–16 mm	100
M3	5.41	1.93	0.93	6–25 mm	100
M4	6.89	2.53	1.39	6–40 mm	100
M5	8.39	3.21	1.39	6–65 mm	100
M6	9.89	3.75	1.79	8–60 mm	100
M8	12.87	4.85	2.19	10–100 mm	100
M10	15.87	5.85	2.69	8–150 mm	100
M12	18.35	7.58	2.77	10–150 mm	100

PPS/P0Cross Pan Head Screw

สกรูหัวแบนร่องกากบาท

8 sizes

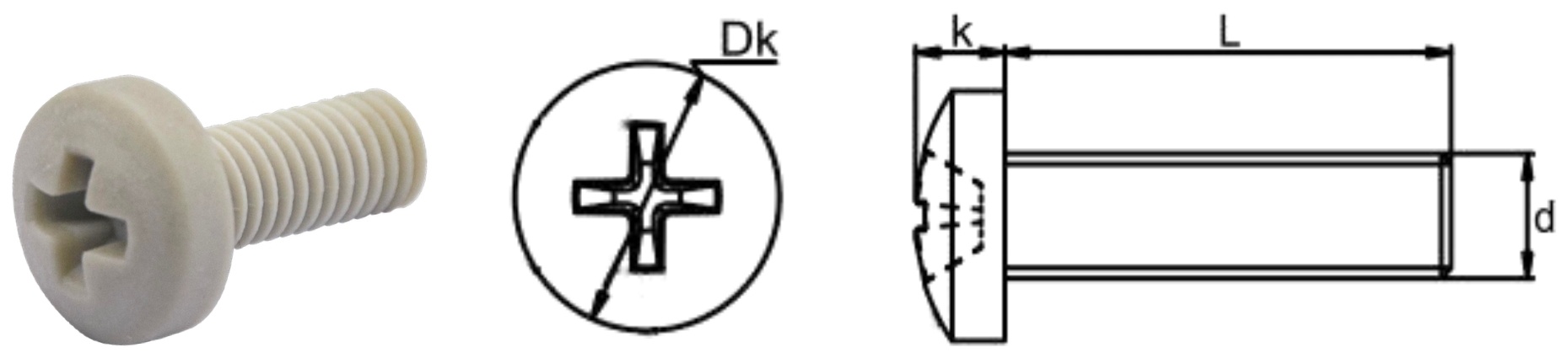

PPS/P0 Cross Pan Head Screw — product photo and dimensional drawing

DK = head diameter (mm) · K = head height (mm)

M2 M3 M4 M5 M6 M8 M10 M12

M	DK	K	Length Range	MOQ
M2	3.85	1.53	4–16 mm	100
M3	5.45	2.33	4–25 mm	100
M4	7.82	3.01	4–40 mm	100
M5	9.32	3.61	4–40 mm	100
M6	11.79	4.45	6–60 mm	100
M8	15.79	5.85	16–100 mm	100
M10	19.74	7.32	20–150 mm	100
M12	19.74	7.32	20–150 mm	100

PPS/I0Cross Countersunk Head Screw

สกรูหัวเรียวร่องกากบาท

7 sizes

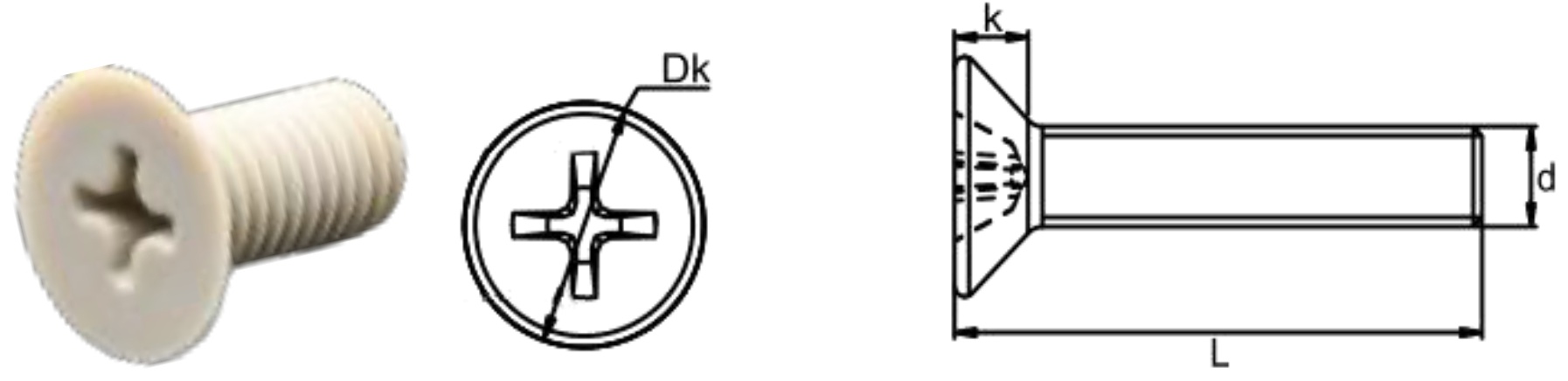

PPS/I0 Cross Countersunk Head Screw — product photo and dimensional drawing

DK = head diameter (mm) · K = head height (mm)

M2 M3 M4 M5 M6 M8 M10

M	DK	K	Length Range	MOQ
M2	3.65	1.2	5–20 mm	100
M3	5.35	1.65	4–25 mm	100
M4	8.22	2.7	6–30 mm	100
M5	9.12	2.7	6–40 mm	100
M6	11.09	3.3	8–40 mm	100
M8	15.59	4.65	10–60 mm	100
M10	18.04	5	20–35 mm	100

PPS/HNHexagon Nut

น็อตหกเหลี่ยม

15 sizes

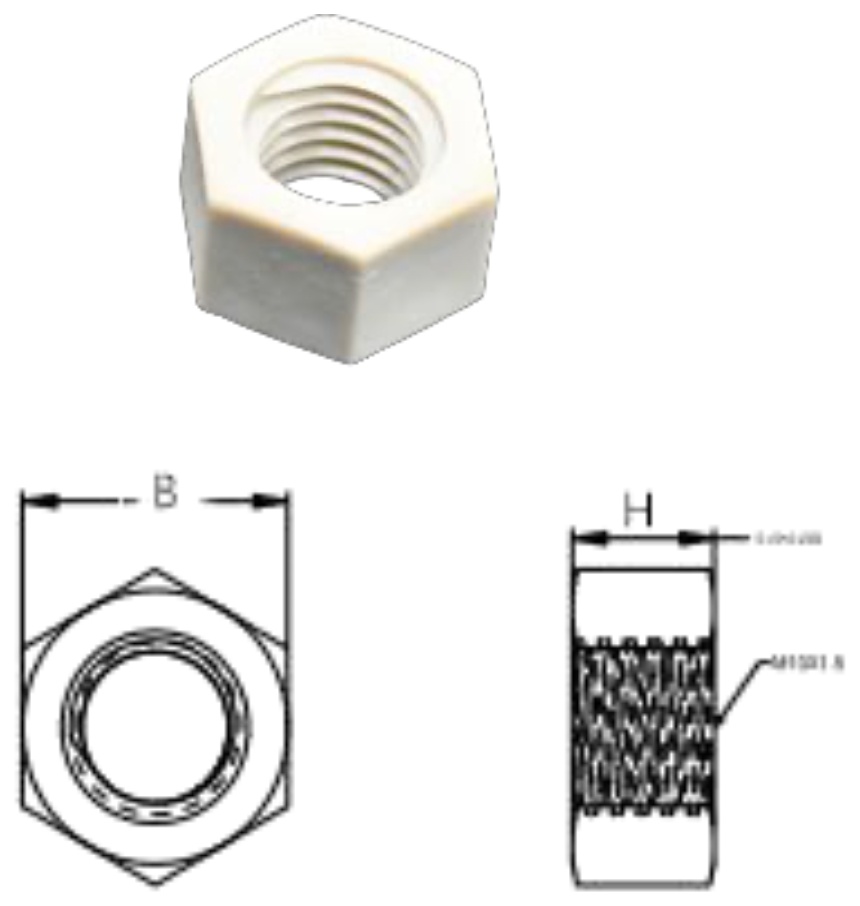

PPS/HN Hexagon Nut — product photo and dimensional drawing

B = width across flats (mm) · H = nut height (mm)

M3 M4 M5 M6 M8 M10 M12 M14 M16 M18 M20 M22 M24 M27 M30

M	B	H	MOQ
M3	5.41	2.28	100
M4	6.89	3.05	100
M5	7.89	4.55	100
M6	9.89	5.05	100
M8	12.87	6.62	100
M10	15.87	8.22	100
M12	17.87	10.59	100
M14	20.84	12.45	25
M16	23.84	14.45	25
M18	26.58	15.45	25
M20	29.58	17.45	25
M22	33.5	18.75	25
M24	35.5	20.85	25
M27	40.5	23.65	25
M30	45.5	24.95	25

PPS/W0Flat Washer

แหวนรองแบน

15 sizes

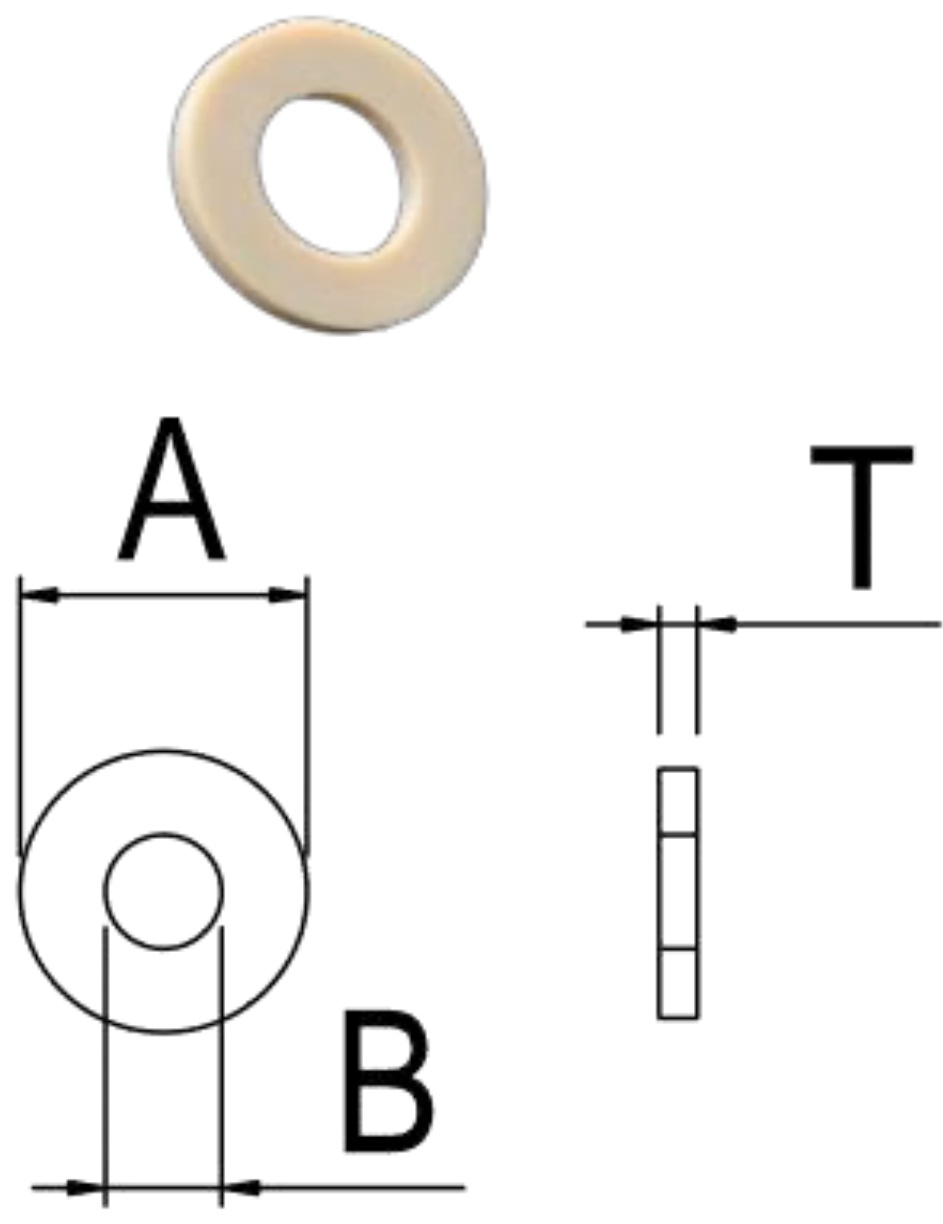

PPS/W0 Flat Washer — product photo and dimensional drawing

A = outer diameter (mm) · B = inner diameter (mm) · T = thickness (mm)

M3 M4 M5 M6 M8 M10 M12 M14 M16 M18 M20 M22 M24 M27 M30

M	A	B	T	MOQ
M3	6.82	3.29	0.5	100
M4	8.82	4.39	0.8	100
M5	9.82	5.39	1	100
M6	11.79	6.51	1.6	100
M8	15.79	8.51	1.6	100
M10	19.74	10.64	2	100
M12	23.74	13.14	2.5	100
M14	27.74	15.14	2.5	25
M16	29.74	17.14	3	25
M18	33.69	19.17	3	25
M20	36.69	21.17	3	25
M22	38.69	23.17	3	25
M24	43.69	25.17	4	25
M27	49.2	30.26	4	25
M30	55.63	31.19	4	25

ไม่พบขนาดที่ต้องการ หรือต้องการไฟล์ PDF แคตตาล็อกฉบับเต็มของ PPS ติดต่อทีมงานได้ทันที — เรารับสั่งผลิตขนาดพิเศษ (custom size) ได้เช่นกัน
